دسته‌بندی: تجهیزات کانونشنال (متعارف)
استاندارد طراحی:EN 54-2, 54-4 and ISIRI 3707
تکنولوژی تولید مدارات:SMT
تعداد زون در هر دستگاه:10 Zones
ولتاژ ورودی:220 ± 10% V A.C.

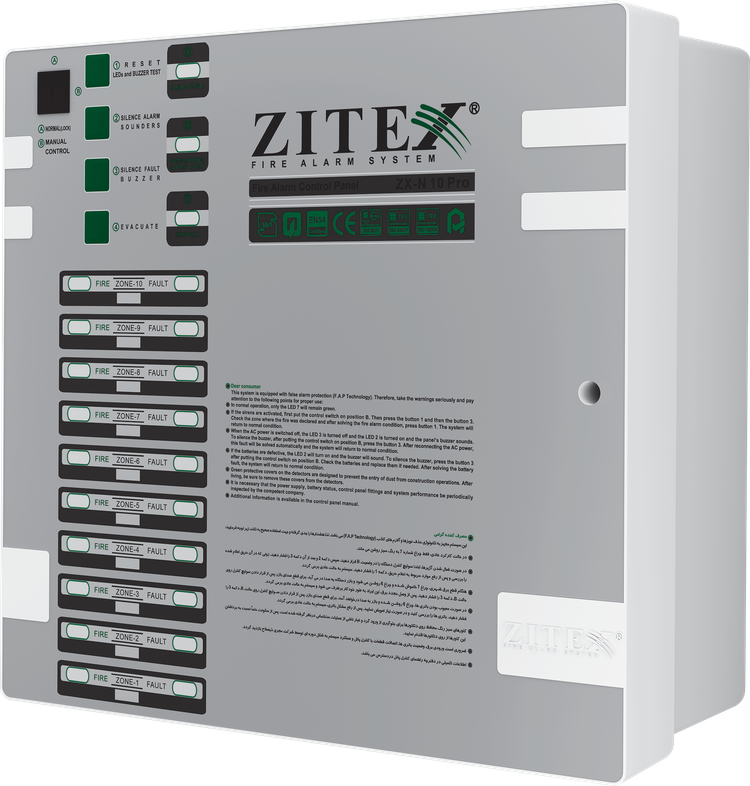

کنترل پانل اعلام حریق کانونشنال زیتکس مدل ZX-N 10 Pro
Zitex Conventional Control Panel ZX-N 10 Pro
برند:زیتکس
مشخصات
استاندارد طراحی
EN 54-2, 54-4 and ISIRI 3707
تکنولوژی تولید مدارات
SMT
تعداد زون در هر دستگاه
10 Zones
ولتاژ ورودی
220 ± 10% V A.C.
منبع تغذیه داخلی
30 V D.C.
باتری مورد نیاز
2×12 V (4.5Ah)
حداقل و حداکثر جریان مصرفی
1500, 3500 mA
ولتاژ خروجی
24 V D.C.
حداکثر تعداد دتکتور در هر زون
20 (ZITEX Detectors)
حداکثر تعداد شستی در هر زون
Unlimited
حداکثر تعداد آژیر 30mA در هر زون
۱۰
مقدار مقاومت انتهای خط
6800Ω (5% tolerance, 0.5W)
کنتاکت رله کمکی (به ولتاژ اصلی وصل نشود)
1A 30 VDC max Voltage Free
سطح مقطع مناسب کابل برای خطوط زون و آژیرها
1.5 mm۲
فیوز ترمینال اصلی ورودی / خروجی آژیر / خروجی کمکی
1 A F 20mm
فیوز باتری
2 A F 20mm
جنس بدنه
Heat resistant ABS body
ابعاد
327 x 297 x 104 mm
وزن
1.4 kg
توضیحات
کنترل پانل 10 زون حرفه‌ای مناسب برای ساختمان‌های 1 تا 10 طبقه بدون نیاز به افزودن کارت زون و با طراحی منحصربفرد و زیبا، شبکه و با ابعاد مناسب برای نصب روکار و توکار طراحی و ساخته شده است. جنس بدنه از ABS تخصصی انتخاب شده و بدین ترتیب بدنه پانل قابلیت محافظت در برابر حرارت، ضربه و لرزش را دارد. علاوه بر استاندارد ملی ایران شماره 3707 که پایه الزامات طراحی و ساخت این محصول به شمار می رود، تمامی الزامات استانداردهای بین‌المللی EN 54-2,4 نیز در این محصول منظور شده است.
پاورسوپلای تخصصی جهت کاهش مصرف و جلوگیری از آسیب های ناشی از نوسانات ولتاژ
مدار فایبرگلاس متالیزه دو رویه با لایه مقاوم در برابر رطوبت، بخارات و مواد خورنده
تکنولوژی حذف آلارم های کاذب (F.A.P)
مجهز به خروجی مجزای زون ها
قابلیت شبکه شدن بدون نیاز به کارت شبکه فرعی
پانل حرفه ای مناسب برای ساختمان های ۱ تا ۱۰ طبقه
نقد و بررسی

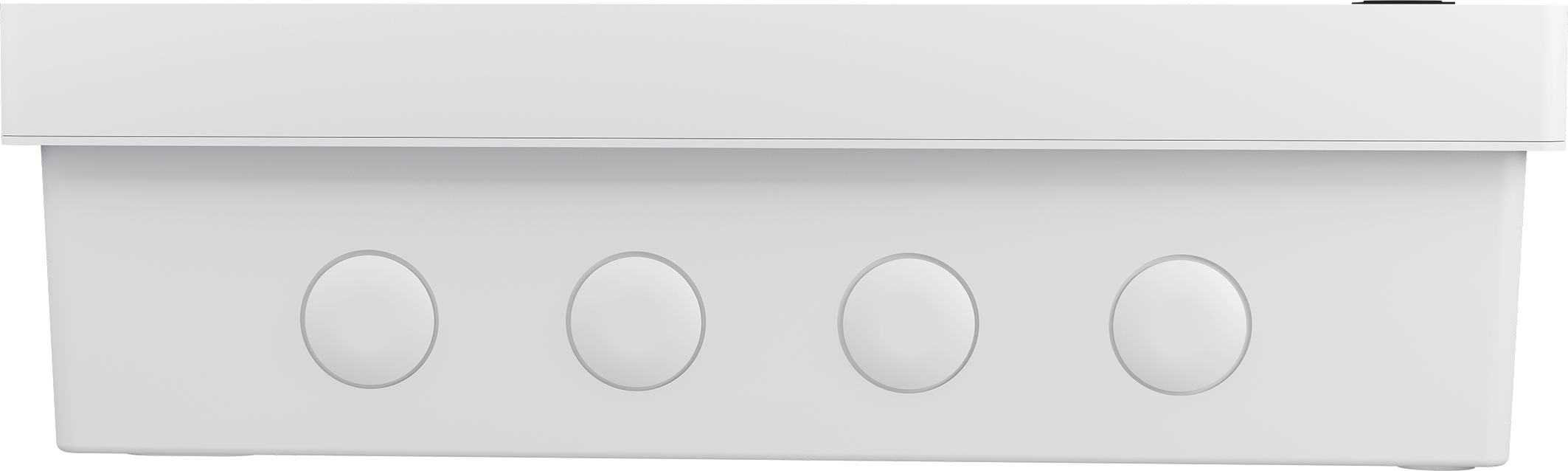

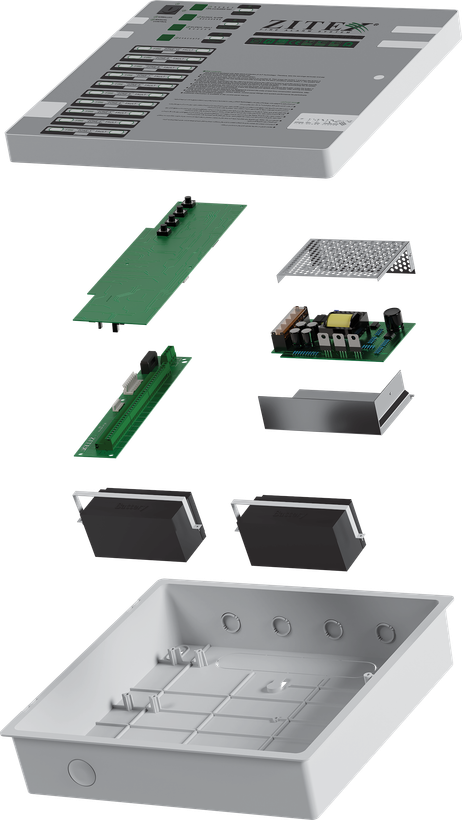

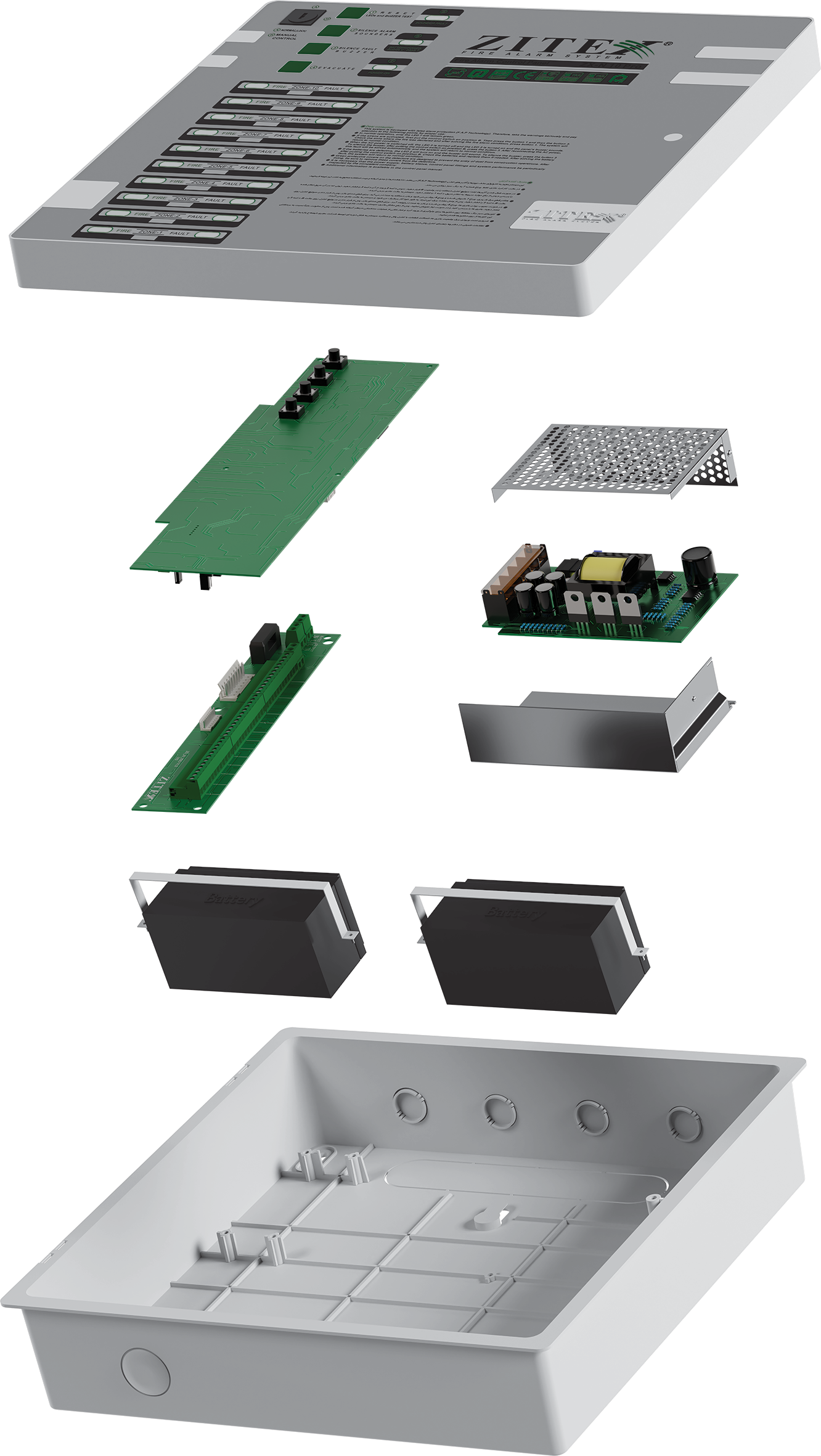

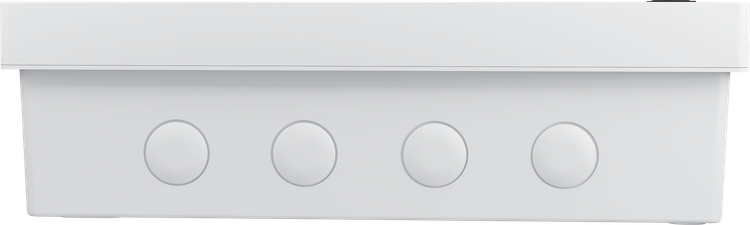

گلندها و کریدورهای وایرینگ، امکان نصب راحت و اصولی را فراهم کرده است. ترمینال های سوکتی و اختصاص فضای کافی نیز در این زمینه مفید و موثر هستند. پاورسوپلای سوئیچینگ تخصصی، آسیب های ناشی از نوسانات ولتاژ را به صفر رسانده است. مدارات از نوع فایبرگلاس دورویه هستند و تکنولوژی مونتاژ قطعات روی مدار از نوع SMT است.
برای محافظت در برابر محیط های خورنده و مرطوب از لایه مقاوم روی مدارات بهره گرفته شده است. دستیابی به تکنولوژی False Alarm Protection (F.A.P) به واسطه برنامه نویسی تخصصی و استفاده از پردازشگرهای حرفه ای میسر شده است. می توان انواع مختلف دتکتور، شستی، آژیر و سایر حسگرها و تجهیزات حفاظت جانبی را با این پانل مدیریت کرد.
برای هر زون خروجی مجزا درنظر گرفته شده که کار سناریونویسی برای حفاظت های مضاعف را بسیار آسان می کند. برای شبکه شدن دو پانل با هم، کافی است از دو رشته سیم استفاده کرد؛ هر پانل توانایی کنترل عملکردی از روی پانل دیگر را دارد. سایر ویژگی های پانل به شرح زیر است: انجام تست مهندسی زون یک نفره، ایزوله کردن زون ها، پیش بینی رله کمکی جهت راه اندازی سیستم های جانبی، امکان اتصال تلفن کننده، وزن سبک و ابعاد بسیار مناسب و طراحی حرفه ای و پیشرفته.
