دسته‌بندی: تجهیزات کانونشنال (متعارف)
استاندارد طراحی:EN 54-2, 54-4 and ISIRI 3707
تکنولوژی تولید مدارات:SMT
تعداد زون در هر دستگاه:12 Zones
ولتاژ ورودی:220 ± 10% V A.C.

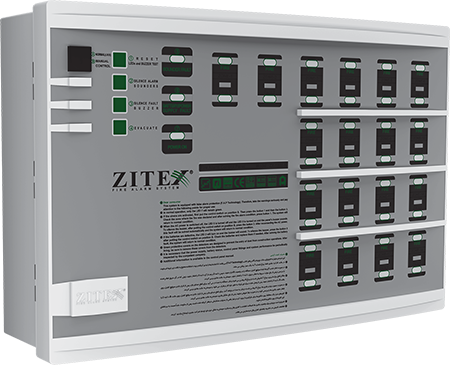

کنترل پانل اعلام حریق کانونشنال 12 زون زیتکس مدل ZX-۱۸۰۰N
Zitex Conventional Control Panel ZX-۱۸۰۰N
برند:زیتکس
مشخصات
استاندارد طراحی
EN 54-2, 54-4 and ISIRI 3707
تکنولوژی تولید مدارات
SMT
تعداد زون در هر دستگاه
12 Zones
ولتاژ ورودی
220 ± 10% V A.C.
منبع تغذیه داخلی
30 V D.C.
باتری مورد نیاز
2×12 V (7.2Ah)
حداقل و حداکثر جریان مصرفی
1500, 4000 mA
ولتاژ خروجی
24 V D.C.
حداکثر تعداد دتکتور در هر زون
20 (ZITEX Detectors)
حداکثر تعداد شستی در هر زون
Unlimited
حداکثر تعداد آژیر 30mA در هر زون
۱۰
مقدار مقاومت انتهای خط
6800Ω (5% tolerance, 0.5W)
کنتاکت رله کمکی (به ولتاژ اصلی وصل نشود)
1A 30 VDC max Voltage Free
سطح مقطع مناسب کابل برای خطوط زون و آژیرها
1.5 mm۲
فیوز ترمینال اصلی ورودی / خروجی آژیر / خروجی کمکی
1 A F 20mm
فیوز باتری
2 A F 20mm
جنس بدنه
Heat resistant ABS body
ابعاد
425 x 275 x 115
وزن
۲.۲ kg
توضیحات
کنترل پانل اعلام حریق زیتکس مدل ZX-1800 N، قابلیت پوشش 2 تا 18 زون با افزودن کارت‌های زون را دارا می‌باشد. طراحی و ساخت بدنه با استفاده از ABS تخصصی انجام شده و بدنه این پانل مقاوم در برابر حرارت، ضربه و لرزش می‌باشد. الزامات مربوط به استاندارد ملی ایران شماره 3707 و استانداردهای بین‌المللی EN 54-2,4 به طور کامل رعایت گردیده است. این پانل، قابلیت نصب روکار و توکار را بسته به نیازهای پروژه دارد. برای نصب راحت و اصولی از گلندها و کریدورهای استاندارد استفاده شده است.
پاورسوپلای تخصصی جهت کاهش مصرف و جلوگیری از آسیب های ناشی از نوسانات ولتاژ
مدار فایبرگلاس متالیزه دو رویه با لایه مقاوم در برابر رطوبت، بخارات و مواد خورنده
تکنولوژی حذف آلارم های کاذب (F.A.P)
مجهز به خروجی مجزای زون ها
قابلیت شبکه شدن بدون نیاز به کارت شبکه فرعی
قابلیت پوشش تا ۱۸ زون
نقد و بررسی
جهت جلوگیری از آسیب‌های ناشی از نوسانات ولتاژ، پانل مجهز به پاور سوپلای سوئیچینگ تخصصی است. سهولت در راه‌اندازی سیستم به واسط پیش‌بینی ترمینال‌های سوکتی و اختصاص فضای کافی میسر گردیده است. مدارات استفاده زده از نوع فایبرگلاس دو رویه با تکنولوژی SMT است. روی مدارات لایه مقاوم در برابر رطوبت و بخارات و مواد خورنده پیش بینی شده است. برنامه‌نویسی تخصصی و همچنین بهره‌مندی از پردازشگرهای حرفه‌ای باعث شده تا محافظت صد‌در‌صدی در برابر آلارم‌ها و خطاهای کاذب تامین گردد؛ یعنی دستیابی به تکنولوژی False Alarm Protection (F.A.P).
با استفاده از کنترل پانل اعلام حریق زیتکس می‌توان انواع مختلف حسگرها، هشداردهنده‌ها و تجهیزات حفاظت جانبی را مدیریت کرد. برای هر زون خروجی مجزا جهت فعال‌سازی خروجی‌های مختلف پیش بینی شده است. می‌توان به‌راحتی و با استفاده از دو رشته سیم، دو پانل را با هم شبکه کرد و امکان کنترل عملکرد هر پانل از طریق پانل دیگر وجود دارد.
از جمله سایر ویژگی‌های این محصول می‌توان به موارد زیر اشاره کرد: امکان ایزوله کردن زون ها (باعث می شود تا در صورت نیاز یک زون مشخص را از مدار خارج کرد)، انجام تست مهندسی زون (این تست به صورت یک نفره قابل انجام بوده و به اپراتور/ کاربر اجازه می دهد تا بتواند دیوایس های موجود در زون را تست کند)، رله کمکی جهت راه اندازی سیستم های جانبی (با استفاده از این رله می توان فن فشار مثبت یا سایر تجهیزات فرعی متصل به پانل را راه اندازی کرد)، توانایی راه اندازی تلفن کننده خودکار، وزن سبک و کنترل کیفیت ۱۰۰ درصدی
