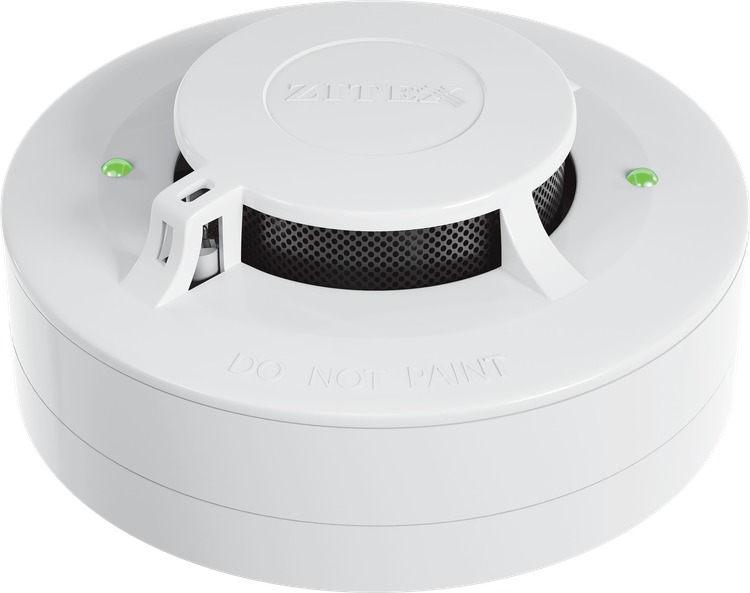

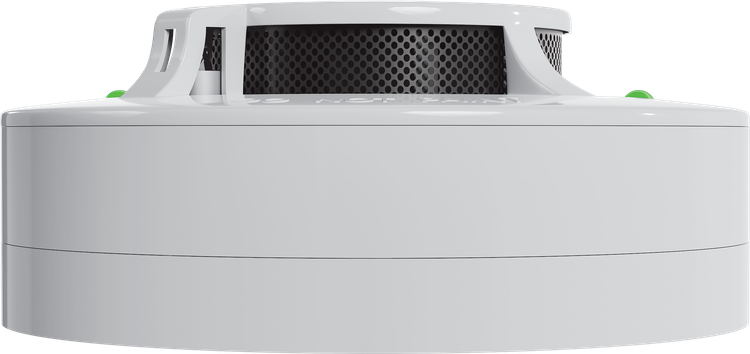

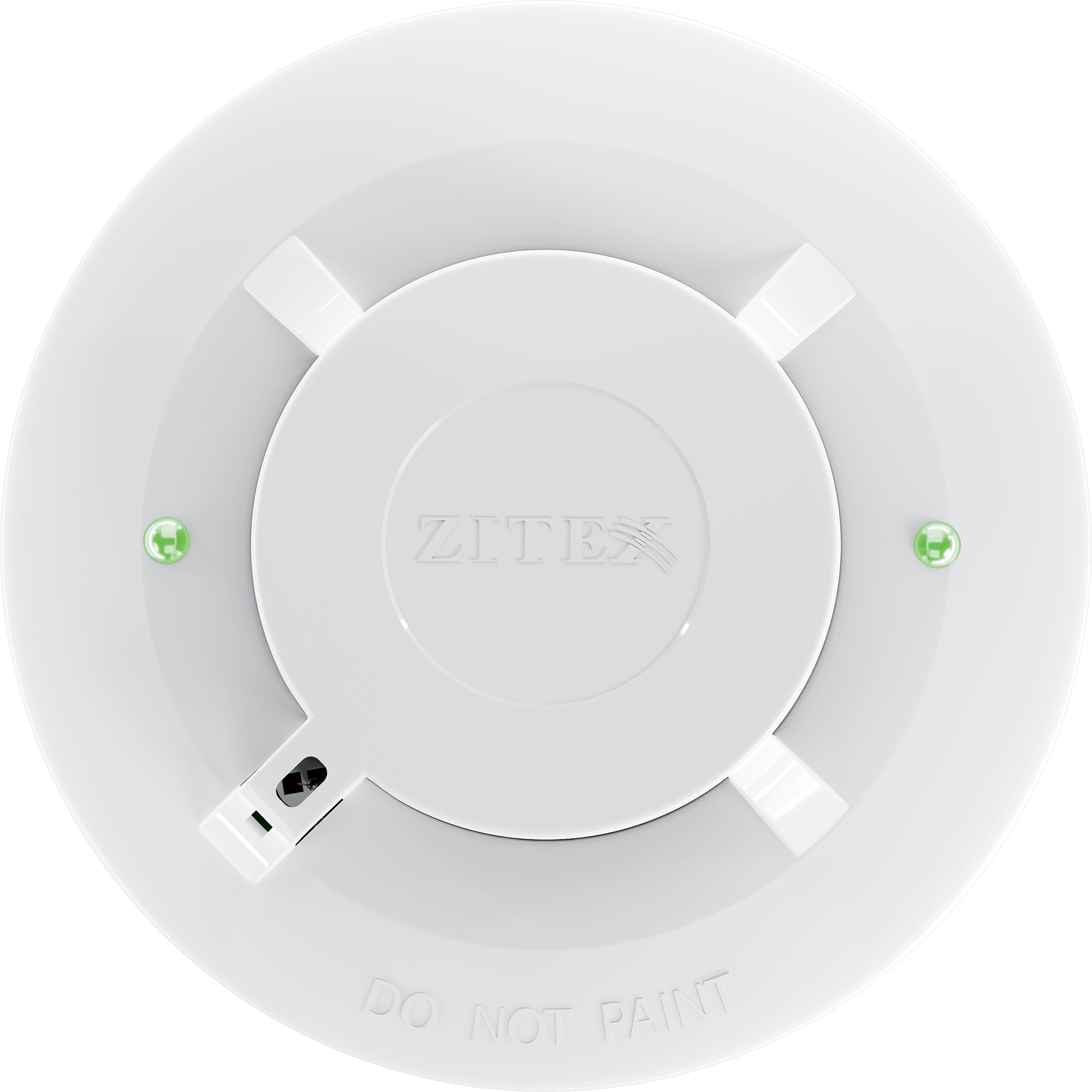

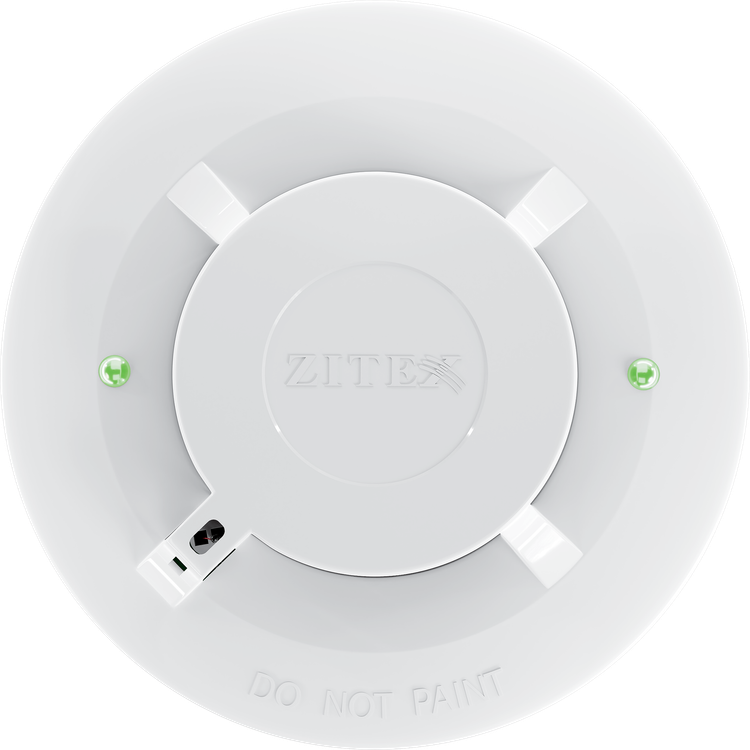

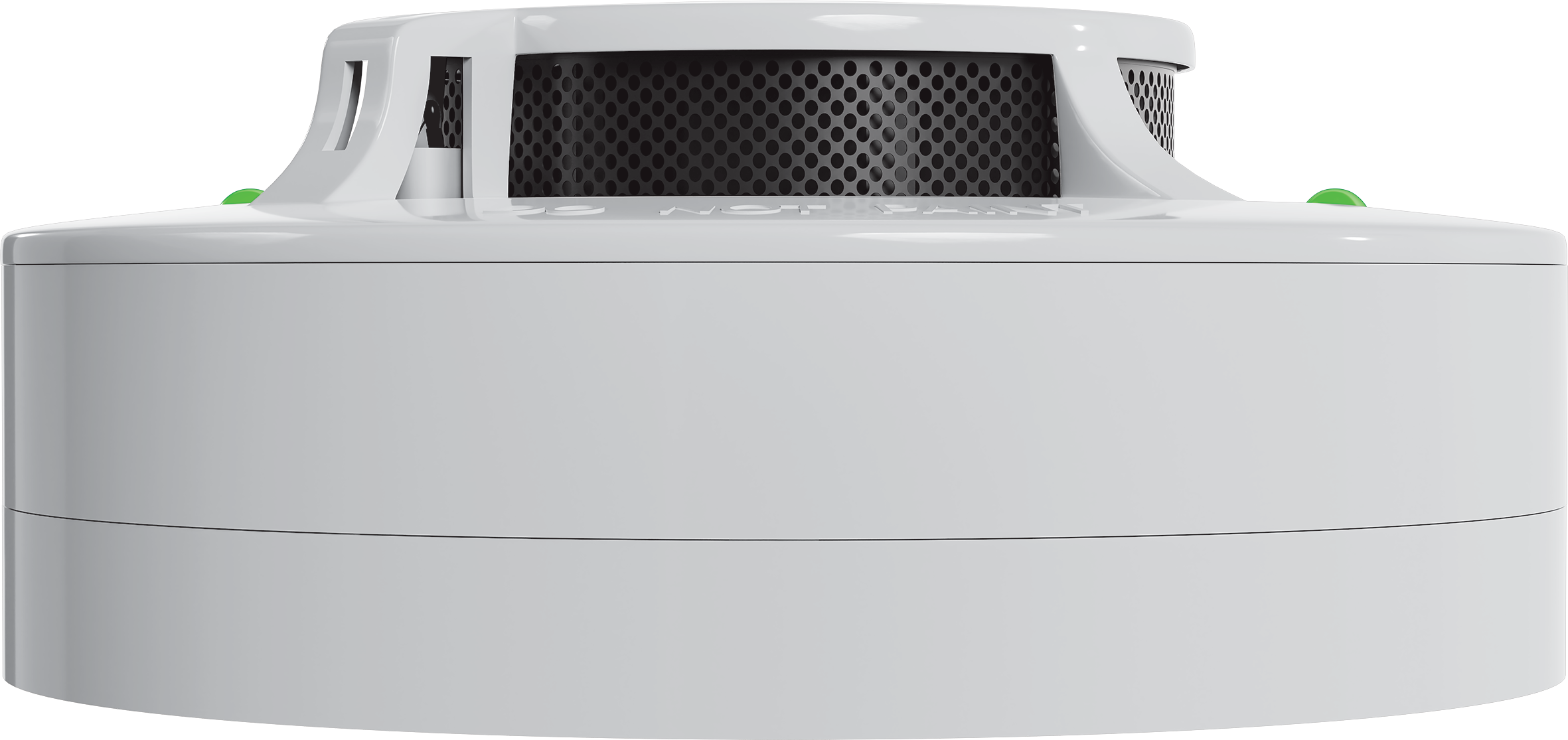

دتکتور ترکیبی دود و حرارت اعلام حریق کانونشنال زیتکس مدل ZI-HSD 1015
Zitex Conventional Heat & Smoke Detector ZI-HSD 1015
برند:زیتکس
مشخصات
تکنولوژی تولید مدارات
SMT
استاندارد طراحی
EN-54-5 and ISIRI 3708 , 3709 , 3710
گستره ولتاژ
12-32 V D.C.
جریان در حالت نرمال در ولتاژ 24V D.C.
≤50 μA
جریان در حالت آلارم در ولتاژ 24V D.C.
≤20 mA
گستره دمای کارکردی
-15 °C — +80 °C
گستره رطوبت کارکردی
(Non-condensing) 5% — 95% RH (بدون میعان)
میزان حساسیت به دود (محدوده مجاز استاندارد)
0.15 dB/m (0.05 — 2dB/m)
دمای آلارم
60°C ± 3°C
مدت زمان راه اندازی اولیه
5 Sec
مساحت منطقه تحت پوشش
According to EN 5839
درجه حفاظت
IP 40
قابلیت رویت LED ها
۳۶۰ °
عملکرد LED در حالت نرمال
Flashing Green
عملکرد LED در حالت آلارم
Fixed Red
سیم بندی بدون ریموت
2-wires
سیم بندی با ریموت
3-wires
جنس بدنه
Heat resistant ABS body
ابعاد
98 x 45 mm
وزن
140 g
توضیحات
با تلفیق سنسورهای فوتوالکتریک دودی و حرارتی در این دتکتورها، امکان شناسایی توام دود و حرارت وجود دارد. سنسور حرارتی مطابق با استاندارد EN 54-5، در کلاس A1S طراحی و ساخته شده است. شناسایی دود محیط نیز به واسطه پردازش سیگنال فوتوالکتریک انجام می شود. استفاده از این نوع دتکتورها می تواند هزینه های مربوط به سیستم های اعلام حریق را کاهش دهد.
نقد و بررسی

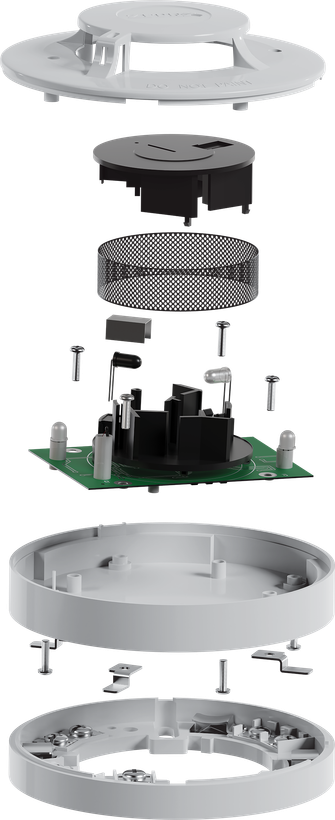

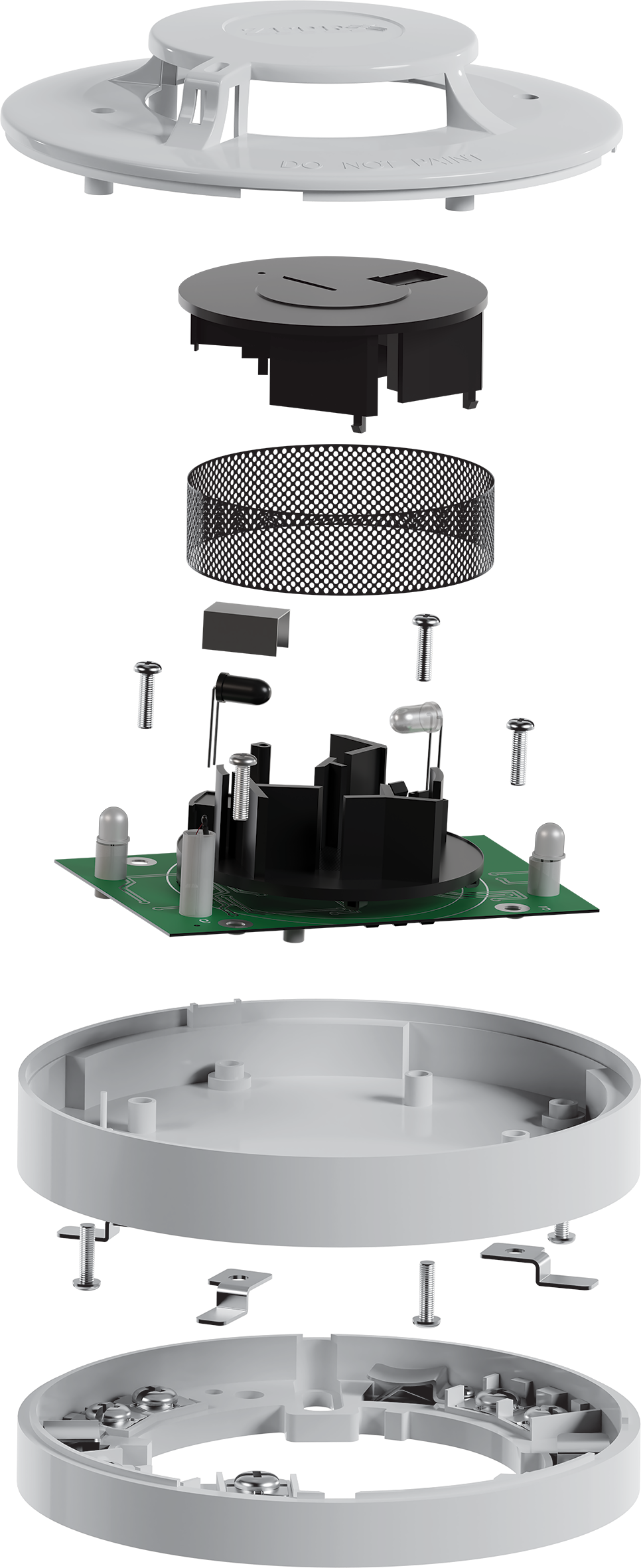

طراحی و ساخت بدنه با استفاده از ABS تخصصیِ مقاوم در برابر حرارت، نوسانات ولتاژ، ضربه و لرزش، چمبره تخصصی قفل شونده و فیلتر محافظ گرد و غبار و حشرات، دو نشانگر عملکردی برای نشان دادن وضعیت دتکتور، اختصاص فضای کافی برای سیم های زون و ریموت اندیکاتور، استفاده از ترمینال های دوبل آسانسوری جهت ایجاد اتصالات استاندارد، محافظت در برابر پلاریته معکوس و آبکاری کروم تمامی قطعات فلزی جهت محافظت در برابر زنگ زدگی از جمله ویژگی های این دتکتور می‌باشد.
مدار استفاده شده از نوع فایبرگلاس متالیزه دو رویه با تکنولوژی SMT است. روی مدارات لایه مقاوم در برابر رطوبت و بخارات و موارد خورنده پیش بینی شده است. برنامه نویسی تخصصی، استفاده از باکس رفلکتوری و همچنین بهره مندی از پردازشگرهای حرفه ای باعث شده تا هیچ آلارم کاذبی در این دتکتورها رخ ندهد؛ یعنی دستیابی به تکنولوژی حذف آلارم های کاذب (F.A.P).
برای طراحی و تولید دتکتورهای ترکیبی حساس به دود و حرارت محیط باید دو استاندارد به صورت همزمان مدنظر قرار گیرد. الزامات استانداردهای ملی ایران شماره 3708، 3709 و 3710 و همچنین تمامی زیربندهای استانداردهای بین المللی EN 54-5 و EN 54-7 توسط مهندسین ZITEX مطالعه شده و به طور دقیق روی طراحی و تولید این محصول پیاده سازی شده است. ماهیت دودهای ناشی از اشتعال متریال های مختلف می تواند به صورت کندسوز، تندسوز و با رنگ سفید و سیاه باشد که دتکتورهای ترکیبی عملکرد مطلوب نسبت به تمامی این دودها داشته و علاوه بر این، دمای محیط را نیز آنالیز کرده و در صورت افزایش غیرعادی دما، اعلام حریق خواهد کرد.
